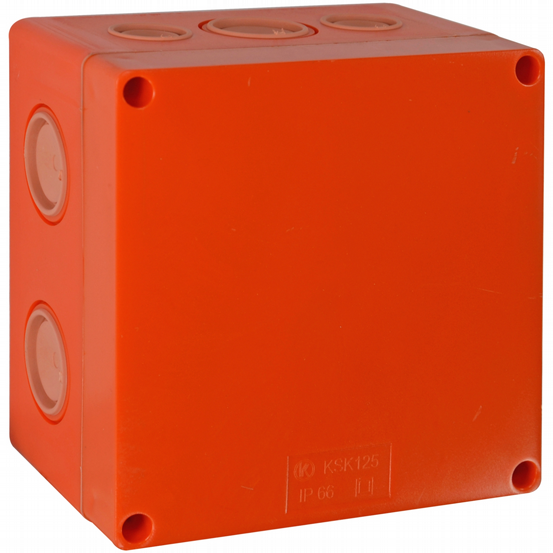

AP Abzweigkasten 126x126 IP66 E90 m. Sicherung

AP Abzweigkasten E90 126x126mm mit Sicherung

Mehr Bilder (zum Vergrößern bitte klicken)

Artikel Nr.: 10522

GTIN/EAN-Code: 8595568924322

Größe: lxbxh: 126x126x77

Farbe: orange

Verpackungseinheit: 1 Stk.

●

prompt lieferbar

Lieferung ca. 2 - 3 Tage

Versandkosten Pauschal:

Österreich: 5,90 EUR
Deutschland: 9,90 EUR

Versandkostenfrei ab 120,00 EUR

Nur noch 120 EUR für den kostenlosen Versand

UVP: EUR 117,24

EUR 81,41

inkl. 20% MwSt, exkl. Versandkosten

EUR 81,41

in den Warenkorb

Wenn Sie sich diesen Artikel in die Merkliste legen möchten müssen Sie sich bitte Anmelden oder Registrieren

Informationen zur gesetzlichen Gewährleistung

Artikelinfo per E-Mail:
info@elektro-24.at

Bequem Bezahlen per

Schnelle Lieferung per

Technische Daten

Ausführung
Verbindungskasten
Max. Leiterquerschnitt
6mm²
Bestückung
Schraubklemme
Form
quadratisch
Montageart
universal
Für Rohrdurchmesser
20/25 mm
Einführung von hinten
ja
Länge
126mm
Breite
126mm
Tiefe
76mm
Anzahl der Einführungen
12
Art der Gehäusedurchführung
Dichtmembran
Werkstoff
Kunststoff
Halogenfrei
ja
Farbe
orange
Schutzart (IP)
IP66
Deckelbefestigung
geschraubt
Bemessungsisolationsspannung Ui
1000V
Funktionserhalt
E90
Einsatztemperatur
-25 bis +60°C
CE
ja
Tidyman (Saubermann)
ja

Mehr anzeigen Weniger anzeigen

Installations- und Abzweigdosen

AP Abzweigkasten 126x126 IP66 E90 m. Sicherung

Dosen schaffen definierte Einbau- und Verbindungsstellen innerhalb einer Elektroinstallation. Aufputz-Abzweigkasten mit Funktionserhalt E90, einfache Kabeleinführung durch 12 Stk.

Wichtig sind Einbauart, Abmessungen, Material, Anzahl der Einführungen und gegebenenfalls Schutzart.

Die wichtigsten Vorteile

Schutzart IP66
Passende Ausführung für den vorgesehenen Einsatz
Geeignet für fachgerecht geplante Installationen
Auf Material- und Systemkompatibilität achten
Klare Zuordnung über die Artikelbezeichnung
Technische Angaben für die Auswahl nutzbar

Eigenschaften und Auswahl

Vorteile und Merkmale: Installationsdose

01

Funktion und Produkteigenschaften

Eine passende Dose bietet Platz für die vorgesehene Geräte- oder Leitungsverbindung und erleichtert geordnete Montagearbeiten. Je nach Ausführung ist sie für Unterputz, Hohlwand, Beton oder Aufputz vorgesehen. Aus der Artikelbeschreibung: Aufputz-Abzweigkasten mit Funktionserhalt E90, einfache Kabeleinführung durch 12 Stk.

02

Ausführung und praktische Verwendung

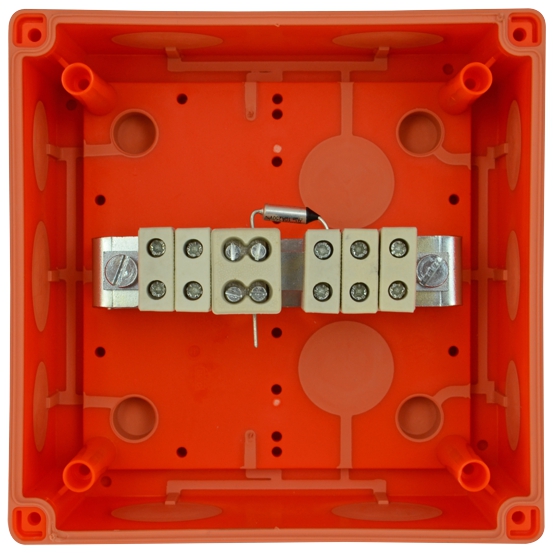

Gerätetiefe, Einbauöffnung und verfügbare Verdrahtungsräume müssen mit dem geplanten Einsatz übereinstimmen. Besonders bei Mehrfachkombinationen ist auf die zulässige Anreihung und passende Abdeckungen zu achten. Weiteres Produktmerkmal: Durchstoßmembrane, Keramikklemmblock 5-pol. 1,5 - 6mm², inklusive Sicherung 10A/150°C, Material Kunststoff halogenfrei, geschraubter Deckel, IP66.

03

Worauf es bei Auswahl und Montage ankommt

Die Installation richtet sich nach Wandaufbau, Leitungseinführung und erforderlichen Schutzmaßnahmen. Bei feuchten oder staubbelasteten Orten müssen die vollständige Installation und alle Einführungen für die Umgebung geeignet sein.

Anwendungsbereiche aus der Praxis

Typische Einsatzbereiche für Installationsdose

Typische Einsatzsituationen für diese Installationsdose sind nachstehend beschrieben. Die konkrete Eignung richtet sich nach den technischen Angaben und den örtlichen Bedingungen.

Wohnräume und Flur

Für Schalter, Steckdosen und Leitungsverbindungen in Wohnräumen kommen passende Gerätedosen und Abzweigdosen zum Einsatz. Unterputz- und Hohlwandmodelle sind dabei nicht beliebig austauschbar.

Keller und Garage

Auch in Keller, Garage oder Hauswirtschaftsraum werden geeignete Dosen für Abzweige und Anschlusspunkte eingesetzt. Die erforderliche Schutzart hängt von den tatsächlichen Umgebungsbedingungen ab.

Rohbau und Trockenbau

Bei Neubau oder Sanierung müssen Dosen zum Untergrund passen, etwa bei Beton, Mauerwerk oder Gipskarton. Die richtige Einbautiefe erleichtert das spätere Anschließen der Betriebsmittel.

Gut zu wissen

Häufige Fragen zu Einsatz und Auswahl

Wo kann diese Ausführung eingesetzt werden?

Als passender Installations- oder Abzweigpunkt in Innenräumen und geeigneten Nebenbereichen. Einsatzort und tatsächliche Schutzart müssen stets zusammenpassen.

Welche Merkmale sind für die Auswahl wichtig?

In den Artikelstammdaten genannt sind: Schutzart IP66. Wichtig sind Einbauart, Abmessungen, Material, Anzahl der Einführungen und gegebenenfalls Schutzart. Die vollständige technische Auslegung ergibt sich aus der Herstellerdokumentation.

Was ist bei Montage oder Anschluss zu beachten?

Einbauart, verfügbare Tiefe, Leitungseinführungen und notwendige Schutzart vorab abstimmen. Die Montage hat entsprechend den Herstellerangaben und geltenden Vorschriften zu erfolgen.

Wie prüfe ich, ob der Artikel zu meinem Projekt passt?

Einbauart, verfügbare Tiefe, Leitungseinführungen und notwendige Schutzart vorab abstimmen. Vorhandene Geräte, Abmessungen und die vorgesehene Nutzung sollten vor der Bestellung miteinander verglichen werden.

Mehr anzeigen Weniger anzeigen

Downloads

AP Abzweigkasten 126x126 m. Sicherung IP66 E90_1714010010699
