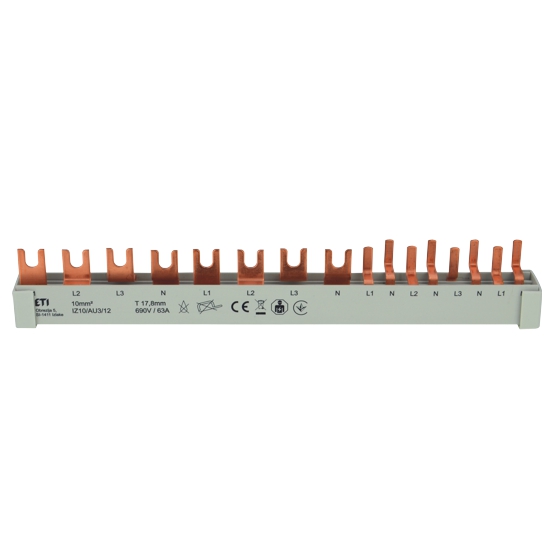

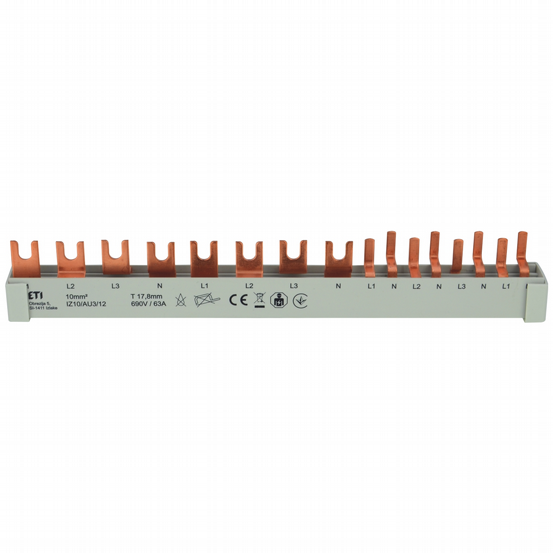

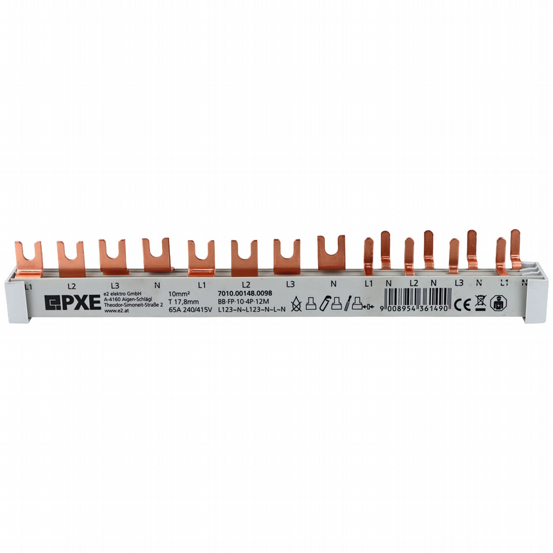

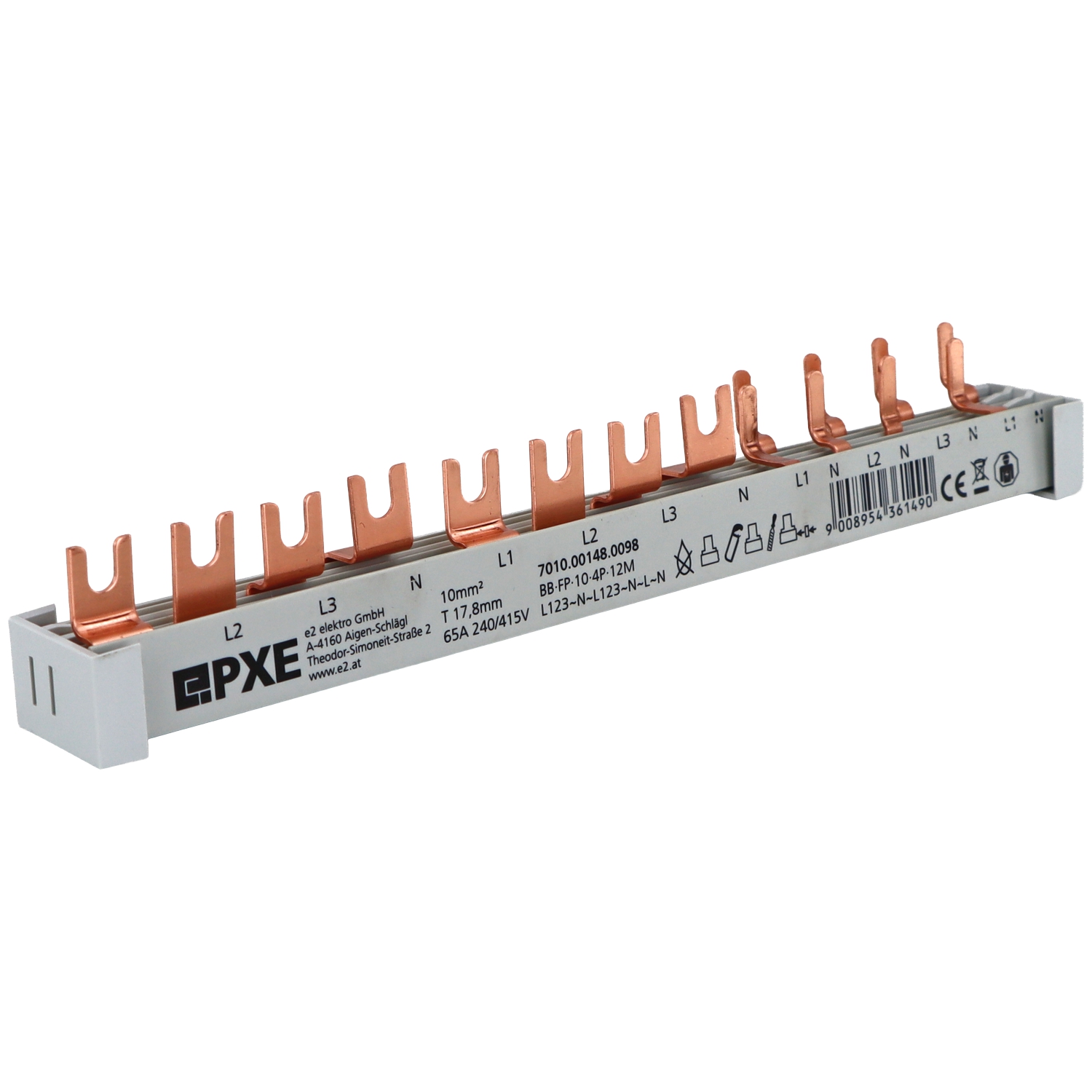

PXE Gabel/Stift-Sammelschiene 4p 12TE L123~N~L123~N~L~N

Mehr Bilder (zum Vergrößern bitte klicken)

Artikel Nr.: 10341

GTIN/EAN-Code: 9008954361490

Größe: 12TE 210

Farbe: grau

Technische Daten: 4-polig / 10mm²

Verpackungseinheit: 1 Stk.

●

prompt lieferbar

Lieferung ca. 2 - 3 Tage

Versandkosten Pauschal:

Österreich: 5,90 EUR
Deutschland: 9,90 EUR

Versandkostenfrei ab 120,00 EUR

Nur noch 120 EUR für den kostenlosen Versand

UVP: EUR 38,04

EUR 26,42

inkl. 20% MwSt, exkl. Versandkosten

EUR 26,42

in den Warenkorb

Wenn Sie sich diesen Artikel in die Merkliste legen möchten müssen Sie sich bitte Anmelden oder Registrieren

Informationen zur gesetzlichen Gewährleistung

Artikelinfo per E-Mail:
info@elektro-24.at

Bequem Bezahlen per

Schnelle Lieferung per

Technische Daten

Anzahl der Phasen
3
Polzahl
4
Geeignet für Anzahl Geräte
6
Teilungsmaß
17,8mm
Querschnitt
10mm²
Länge
217mm
Zuschneidbar
ja
Breite in Teilungseinheiten
12
Bemessungsdauerstrom Iu
65A
Ausführung des elektrischen Anschlusses
sonstige
Isoliert
ja
Bemessungsstoßspannung
4kV
Bedingter Bemessungskurzschlussstrom Iq
50kA
Max. Bemessungsbetriebsspannung Ue
415V
Geeignet für Geräte mit N-Leiter
ja
Geeignet für Geräte mit Hilfsschalter
nein
Farbe
grau
CE
ja
WEEE - Mülltonne
ja
Tidyman (Saubermann)
ja

Mehr anzeigen Weniger anzeigen

Sammelschienen und Verteilungszubehör

PXE Gabel/Stift-Sammelschiene 4p 12TE L123~N~L123~N~L~N

Verteilungszubehör unterstützt den geordneten Aufbau geeigneter Schutz- und Schaltgeräte.

Wesentlich sind Polzahl, Profil, Raster, Querschnitt und die freigegebene Ger??tekombination.

Die wichtigsten Vorteile

Herstellerangabe 4-polig / 10mm²
Passende Ausführung für den vorgesehenen Einsatz
Geeignet für fachgerecht geplante Installationen
Auf Material- und Systemkompatibilität achten
Klare Zuordnung über die Artikelbezeichnung
Technische Angaben für die Auswahl nutzbar

Eigenschaften und Auswahl

Vorteile und Merkmale: Sammelschiene oder Verteilerzubehör

01

Funktion und Produkteigenschaften

Passende Sammelschienen und Verbindungsteile vereinfachen den systemgerechten Aufbau von Verteilerreihen. Nur geeignete Kontaktgeometrien und freigegebene Komponenten dürfen kombiniert werden. Aus der Artikelbeschreibung: Vorkonfektionierte Kombi-Sammelschiene inklusive Endkappen, 4-polig / 12 TE (L1 - L2 - L3 - N - L1 - L2 - L3 - N - L1/N - L2/N - L3/N - L1/N), Querschnitt: 10mm², passend zum PXE und ETI Programm.

02

Ausführung und praktische Verwendung

Maße und Raster bestimmen die mechanische Zuordnung; elektrische Bemessungswerte sind separat zu beachten. Abdeckungen, Endkappen und Berührungsschutz können je nach Ausführung erforderlich sein. Angegebene Merkmale: Herstellerangabe 4-polig / 10mm².

03

Worauf es bei Auswahl und Montage ankommt

Vor der Montage müssen Gerätekompatibilität, Berührungsschutz und Anschlussbedingungen geprüft werden. Arbeiten an Verteilungen sind ausschließlich durch qualifizierte Elektrofachkräfte auszuführen.

Anwendungsbereiche aus der Praxis

Typische Einsatzbereiche für Sammelschiene oder Verteilerzubehör

Typische Einsatzsituationen für dieses Produkt sind nachstehend beschrieben. Die konkrete Eignung richtet sich nach den technischen Angaben und den örtlichen Bedingungen.

Hausverteiler

Bei neuen Stromkreisverteilungen können passende Verbindungs- und Sammelschienenkomponenten für übersichtliche Reihen sorgen. Die Auswahl richtet sich nach den eingesetzten Schutzgeräten.

Keller- und Technikverteiler

In Technikräumen oder Kellerverteilungen helfen systemkompatible Teile, zusätzliche Schutzgeräte geordnet einzubinden. Das Zubehör muss für die betreffende Verteilerserie freigegeben sein.

Gewerbliche Elektroverteilungen

In Gewerbeobjekten ist eine klare Verdrahtungsstruktur besonders wichtig. Bemessungsstrom, Berührungsschutz und Gerätetypen werden vor der Verwendung aufeinander abgestimmt.

Gut zu wissen

Häufige Fragen zu Einsatz und Auswahl

Wo kann diese Ausführung eingesetzt werden?

Für passende Elektroverteiler und freigegebene Schutzgeräte-Kombinationen. Einsatzort und tatsächliche Schutzart müssen stets zusammenpassen.

Welche Merkmale sind für die Auswahl wichtig?

In den Artikelstammdaten genannt sind: Herstellerangabe 4-polig / 10mm². Wesentlich sind Polzahl, Profil, Raster, Querschnitt und die freigegebene Gerätekombination. Die vollständige technische Auslegung ergibt sich aus der Herstellerdokumentation.

Was ist bei Montage oder Anschluss zu beachten?

Geräteserie, Kontaktprofil und Bemessungsdaten vor dem Einbau vergleichen. Die Montage hat entsprechend den Herstellerangaben und geltenden Vorschriften zu erfolgen.

Wie prüfe ich, ob der Artikel zu meinem Projekt passt?

Geräteserie, Kontaktprofil und Bemessungsdaten vor dem Einbau vergleichen. Vorhandene Geräte, Abmessungen und die vorgesehene Nutzung sollten vor der Bestellung miteinander verglichen werden.
